خنک‌سازی در مدارهای الکترونیکی و تجهیزات آزمایشگاهی معمولاً به فن‌ها یا سیستم‌های کمپرسوری وابسته است؛ اما در ابعاد کوچک و بدون استفاده از گازهای مبرد و قطعات متحرک مکانیکی، ماژول ترموالکتریک (Thermoelectric Cooler یا TEC) که در بازار با نام المان سردکننده پلتیر شناخته می‌شود، عملکردی بهینه و بدون صدا ارائه می‌دهد.

در این مقاله، مبانی عملکرد این قطعه، نحوه نام‌گذاری کدها، ملزومات دفع حرارت و مدل‌های صنعتی موجود در فروشگاه اینترنتی روبومال بررسی شده است.

اثر پلتیر چیست و ماژول ترموالکتریک چگونه کار می‌کند؟

عملکرد ماژول‌های خنک‌کننده بر پایه اثر پلتیر (Peltier Effect) است. هنگامی که یک جریان مستقیم (DC) از پیوند دو نیمه‌هادی ناهمگن (نوع P و نوع N) عبور می‌کند، حرارت از یک سمت قطعه جذب و به سمت دیگر منتقل می‌شود.

• سمت سرد (Cold Side): گرما را از محیط جذب می‌کند و دمای آن به زیر صفر درجه نیز می‌رسد.
• سمت گرم (Hot Side): حرارت جذب‌شده به‌همراه تلفات ژولی جریان برق را به بیرون دفع می‌کند.

نکته: ماژول پلتیر گرما را نابود نمی‌کند؛ بلکه پمپ انتقال حرارت از سطح سرد به سطح گرم است.

تفاوت المان سرمایشی (TEC) و ژنراتور حرارتی (TEG)

اگرچه هر دو قطعه ساختار نیمه‌هادی بر پایه بیسموت تلوراید دارند، تفاوت اصلی در نوع کاربرد و متریال آن‌ها است:

1. ماژول سرمایشی (TEC - Thermoelectric Cooler): با دریافت برق DC، اختلاف دما (ΔT\Delta TΔT) ایجاد کرده و سرما تولید می‌کند.
2. ژنراتور ترموالکتریک (TEG - Thermoelectric Generator): با دریافت اختلاف دمای فیزیکی میان دو صفحه، ولتاژ و جریان الکتریکی تولید می‌کند (اثر سیبک - Seebeck Effect).

بررسی مدل‌های ماژول ترموالکتریک موجود در فروشگاه روبومال

برای مشاهده و خرید این قطعات می‌توانید مستقیماً به دسته‌بندی خنک‌کننده‌های ترموالکتریک در روبومال مراجعه کنید.

نحوه خواندن پارت‌نامبر المان‌های پلتیر:
TEC1 - 19906
│   │    │   |── جریان نامی (6 آمپر)
│   │     |────── تعداد جفت نیمه‌هادی داخلی (199 زوج)
│    |─────────── تک لایه (Single Stage)
|─────────────── خنک‌کننده ترموالکتریک (Thermoelectric Cooler)

۱. ماژول ترموالکتریک صنعتی TEC1-19906

ماژول TEC1-19906 یک المان ترموالکتریک با ولتاژ کاری بالاتر نسبت به مدل‌های معمول ۱۲ ولتی است. این ماژول برای سیستم‌هایی با منبع تغذیه ۲۴ ولت صنعتی طراحی شده و ظرفیت انتقال حرارت مناسبی در توان‌های بالا دارد.

• بررسی مشخصات و سفارش: خرید ماژول ترموالکتریک TEC1-19906 از روبومال

۲. ماژول ترموالکتریک پرتوان TEC1-24112

این ماژول از سری‌های توان‌بالا (High Power) محسوب می‌شود که با جریان نامی ۱۲ آمپر و تعداد پیوندهای بیشتر، قادر به ایجاد اختلاف دمای سریع در سیستم‌های برودتی بزرگ‌تر و پروژه‌های نیازمند بازدهی برودتی بالا است.

• مشاهده در فروشگاه: ماژول پلتیر TEC1-24112 در روبومال

جدول مقایسه فنی ماژول‌های پلتیر

راهنمای انتخاب هیت‌سینک و سیستم خنک‌کاری: چرا المان بدون هیت‌سینک می‌سوزد؟

مهم‌ترین عامل در راه‌اندازی ماژول‌های ترموالکتریک، دفع حرارت سمت گرم است.

توان حرارتی سمت گرم = حرارت جذب‌ شده از سمت سرد + توان مصرفی الکتریکی(V×I)

اگر سمت گرم به‌درستی خنک نشود:

1. حرارت سمت گرم ظرف چند ثانیه به بیش از ۱۰۰ درجه سانتی‌گراد می‌رسد.
2. قلع‌های پیوند داخلی المان ذوب شده و نیمه‌هادی‌ها دچار شکست حرارتی می‌شوند.
3. حرارت از سمت گرم به سمت سرد نشت کرده و سرما از بین می‌رود.

لوازم جانبی ضروری:

• هیت‌سینک آلومینیومی مناسب: سطح مقطع بزرگ با پره‌های متراکم.
• فن پرسرعت: برای تخلیه جریان هوای گرم از روی پره‌های هیت‌سینک.
• خمیر سیلیکون (Thermal Paste): برای پر کردن منافذ میکروسکوپی و انتقال حداکثری حرارت میان ماژول و هیت‌سینک.

کاربردهای عملی ماژول پلتیر

• یخچال‌های قابل حمل و مسافرتی خودرو: طراحی باکس‌های برودتی فشرده بدون نیاز به کمپرسور و مبرد.
• سیستم‌های خنک‌کننده پردازنده (CPU/GPU): کاهش نقطه کاری حرارت پردازنده‌ها در سیستم‌های اورکلاک.
• کنترل دمای تجهیزات اپتیک و لیزر: تثبیت دمای لیزرهای صنعتی و سنسورهای CCD/CMOS در تصویربرداری نجومی.
• محفظه‌های نمونه آزمایشگاهی: تنظیم دمای محفظه‌های تست با دقت کسری از درجه.

تست و راه‌اندازی مرحله به مرحله

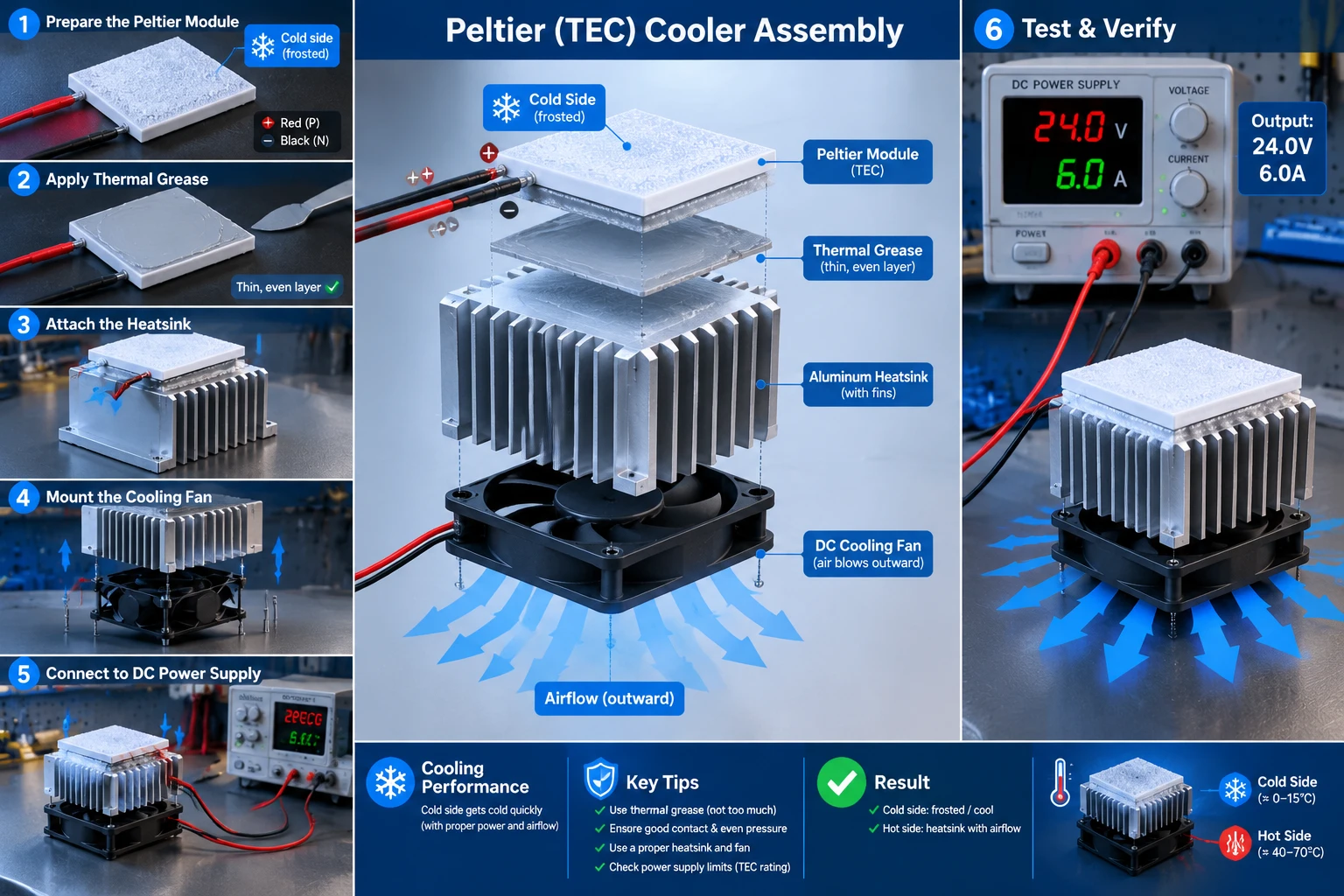

ترتیب مراحل نمایش داده‌شده در تصویر:

1. تشخیص قطبیت و سمت سرد/گرم (Prepare Module): تفکیک سیم مثبت (قرمز) و منفی (مشکی).
2. اعمال خمیر سیلیکون (Apply Thermal Grease): ایجاد یک لایه نازک، یکنواخت و بدون حباب روی سطح تماس.
3. نصب روی هیت‌سینک آلومینیومی (Attach Heatsink): قرار دادن سمت گرم المان روی سطح تخت هیت‌سینک با فشار یکنواخت.
4. نصب فن خنک‌کننده (Mount Cooling Fan): اتصال فن برای هدایت جریان هوا و تخلیه حرارت هیت‌سینک.
5. اتصال به منبع تغذیه DC (Connect Power): اتصال ولتاژ نامی (مثلاً ۲۴ ولت برای TEC1-19906).
6. تست و بررسی خروجی (Test & Verify): سنجش دمای سطح سرد و کارکرد پایدار سیستم.

نتیجه‌گیری

ماژول‌های ترموالکتریک انتخابی مناسب برای ایجاد سرمایش موضعی و بی‌صدا در سیستم‌های صنعتی و تحقیقاتی هستند. دستیابی به راندمان بالا در این ماژول‌ها مستقیماً به محاسبات حرارتی و انتخاب صحیح هیت‌سینک و تغذیه بستگی دارد.
