ماژول ترموالکتریک مدل TEC1-24112
خنک کننده/گرم کننده
کاربردهای ماژول پلتیر TEC1-24112
المان سردکننده پلتیر TEC1-24112 برای پروژههایی مناسب است که به انتقال حرارت، ایجاد سرمایش یا کنترل دما بدون استفاده از قطعات مکانیکی متحرک نیاز دارند. این ماژول ترموالکتریک با ایجاد اختلاف دما بین دو سطح میتواند در سیستمهای سرمایشی، تجهیزات الکترونیکی و پروژههای صنعتی و آزمایشگاهی مورد استفاده قرار گیرد.
- ساخت یخچال و خنککنندههای کوچک: از ماژول Peltier میتوان در طراحی یخچالهای کوچک، محفظههای خنککننده، کولرهای قابل حمل و پروژههای DIY سرمایشی استفاده کرد.
- خنکسازی قطعات الکترونیکی: TEC1-24112 میتواند در سیستمهای طراحیشده برای دفع حرارت از قطعات الکترونیکی، تجهیزات قدرت و سایر اجزای حساس به دما مورد استفاده قرار گیرد.
- تجهیزات آزمایشگاهی و کنترل دما: در پروژههایی که کنترل و تنظیم دما اهمیت دارد، ماژول ترموالکتریک امکان ایجاد سرمایش و گرمایش بدون استفاده از کمپرسور را فراهم میکند.
- سیستمهای خنککننده ترموالکتریک: نبود قطعات متحرک در خود المان پلتیر، ابعاد نسبتاً جمعوجور و امکان کنترل الکتریکی سرمایش و گرمایش، آن را برای طراحی سیستمهای خنککننده بدون کمپرسور مناسب میکند.
- پروژههای صنعتی و تحقیقاتی: این ماژول میتواند در نمونهسازی سیستمهای حرارتی، تجهیزات تست، کنترل دمای محفظهها و پروژههای تحقیقاتی مبتنی بر فناوری Thermoelectric Cooling مورد استفاده قرار گیرد.
نکته مهم: عملکرد TEC1-24112 وابستگی زیادی به دفع صحیح گرما از سمت گرم دارد. برای استفاده مؤثر از این ماژول، انتخاب هیتسینک، فن، خمیر حرارتی و منبع تغذیه مناسب اهمیت زیادی دارد و روشن کردن ماژول بدون سیستم دفع حرارت مناسب توصیه نمیشود.
مشخصات فنی ماژول پلتیر TEC1-24112
ماژول TEC1-24112 یک المان ترموالکتریک (Thermoelectric Cooler / Peltier Module) پرقدرت است که با استفاده از جریان DC، گرما را از یک سمت ماژول به سمت دیگر منتقل میکند. این عملکرد امکان استفاده از ماژول برای سرمایش، گرمایش و طراحی سیستمهای کنترل دما را فراهم میکند.
این ماژول پلتیر با ولتاژ کاری 24 ولت DC و حداکثر جریان حدود 12 آمپر، برای کاربردهایی که به انتقال حرارت بالا نیاز دارند مناسب است. توان انتقال حرارت آن در شرایط کاری مناسب حدود 180 تا 220 وات بوده و حداکثر اختلاف دما (ΔTmax) بین سمت سرد و گرم میتواند به حدود 65 تا 70 درجه سانتیگراد برسد.

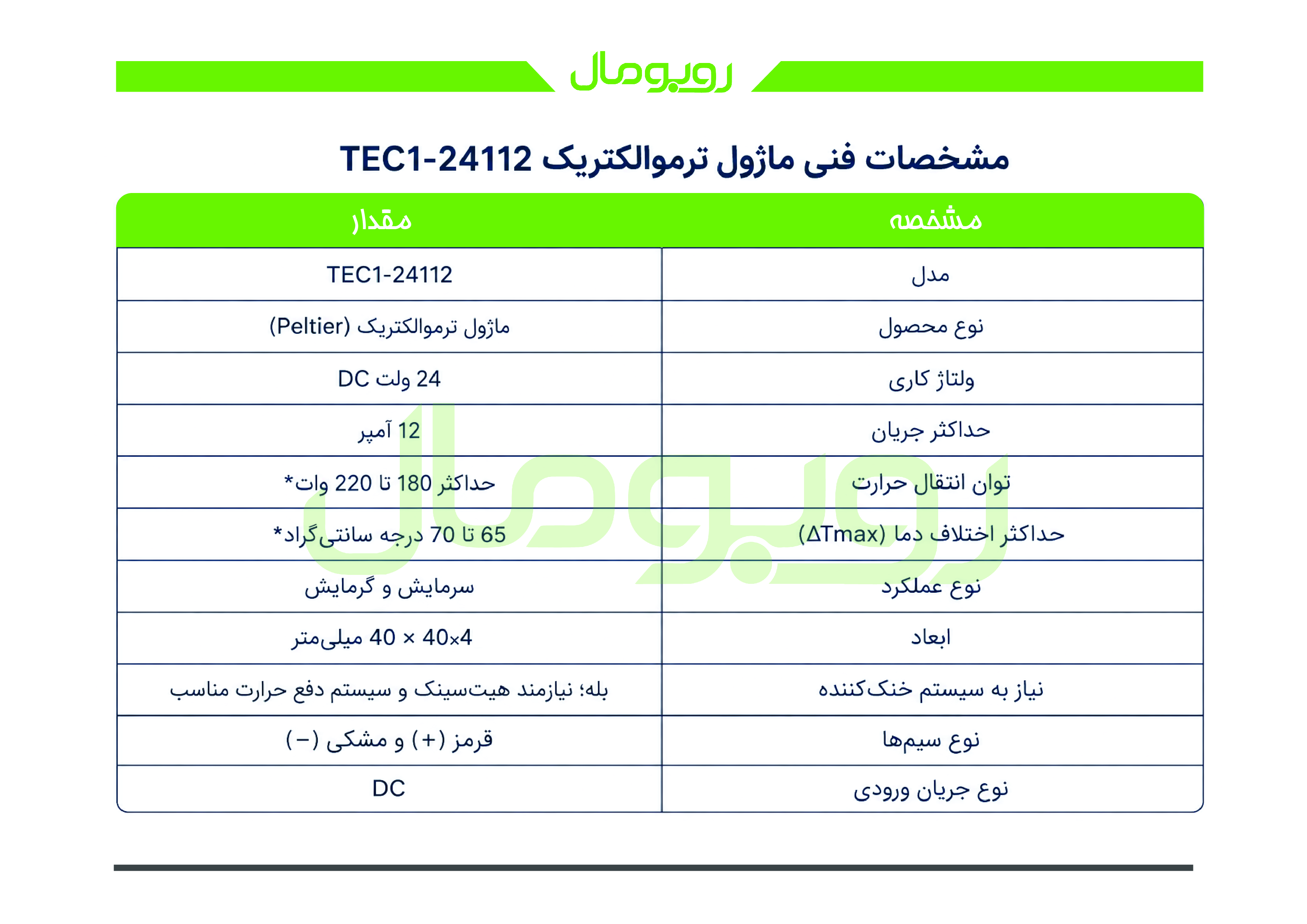

جدول مشخصات فنی TEC1-24112
| مشخصه | مقدار |
| مدل | TEC1-24112 |
| نوع محصول | ماژول ترموالکتریک TEC / المان پلتیر |
| ولتاژ کاری | 24V DC |
| حداکثر جریان | حدود 12A |
| توان انتقال حرارت | حدود 180 تا 220W |
| حداکثر اختلاف دما (ΔTmax) | حدود 65 تا 70 درجه سلسیوس |
| ابعاد | 55 × 55 × 3.75 میلیمتر |
| عملکرد | سرمایش و گرمایش |
| نوع تغذیه | DC |
| پلاریته | قرمز (+)، مشکی (−) |
| سیستم دفع حرارت | نیازمند هیتسینک و خنککاری مناسب |
نکات نصب و عملکرد
ابعاد TEC1-24112 برابر با 55 × 55 × 3.75 میلیمتر است. برای دستیابی به عملکرد سرمایشی مناسب، سمت گرم ماژول باید به هیتسینک و سیستم دفع حرارت مؤثر متصل شود. عملکرد پلتیر مستقیماً به توانایی سیستم در دفع گرمای ایجادشده در سمت گرم وابسته است.
برای تغذیه، سیم قرمز به قطب مثبت (+) و سیم مشکی به قطب منفی (−) منبع DC متصل میشود. با معکوس کردن پلاریته، جهت انتقال حرارت نیز معکوس شده و سطح سرد و گرم ماژول جابهجا میشوند.
نکته: توان انتقال حرارت و اختلاف دمای واقعی به شرایط کاری، دمای محیط، ولتاژ و جریان تغذیه و بهخصوص کیفیت سیستم دفع حرارت سمت گرم وابسته است.
نقاط قوت
عملکرد بیصدا و بدون لرزش: TEC1-24112 فاقد قطعات متحرک است و میتواند بدون لرزش و با صدای بسیار کم کار کند.
قابلیت سرمایش و گرمایش: با تغییر جهت جریان، امکان جابهجایی سطح سرد و گرم وجود دارد و ماژول میتواند در سیستمهای سرمایشی و گرمایشی مورد استفاده قرار گیرد.
امکان کنترل دقیق دما: با استفاده از مدار کنترل مناسب، میتوان عملکرد پلتیر را برای دستیابی به دمای موردنظر مدیریت کرد.
طراحی فشرده: ابعاد نسبتاً کوچک ماژول امکان استفاده از آن را در سیستمها و تجهیزات با فضای محدود فراهم میکند.
نصب ساده: ساختار ماژول و تغذیه DC، استفاده از آن را در انواع پروژههای خنکسازی، کنترل دما و تجهیزات آزمایشگاهی سادهتر میکند.
