اسلیپ رینگ چیست؟ آشنایی با کاربرد و عملکرد کالکتور چرخشی در تجهیزات صنعتی

اسلیپ رینگ که با نام‌هایی مانند کالکتور چرخشی، روتاری کانکتور یا Rotary Electrical Joint نیز شناخته می‌شود، قطعه‌ای الکترومکانیکی است که امکان انتقال برق یا سیگنال را بین بخش ثابت و بخش در حال چرخش یک دستگاه فراهم می‌کند. این قطعه به گونه‌ای طراحی شده که در هنگام چرخش مداوم، اتصال الکتریکی پایدار و بدون قطعی را حفظ کند.

در صنایع مختلف مانند رباتیک، تجهیزات اتوماسیون، ماشین‌آلات صنعتی، دوربین‌های چرخشی، توربین‌ها و سیستم‌های راداری از اسلیپ رینگ استفاده می‌شود تا انتقال انرژی یا داده بدون اختلال انجام شود.

نحوه عملکرد اسلیپ رینگ

اسلیپ رینگ از دو بخش اصلی تشکیل شده است: یک بخش ثابت (Stator) و یک بخش چرخان (Rotor). در داخل این قطعه، حلقه‌های رسانا و برس‌های الکتریکی (Brush) قرار دارند که با تماس کنترل‌شده با یکدیگر، جریان برق را منتقل می‌کنند.

وقتی شفت یا بخش چرخان دستگاه حرکت می‌کند، حلقه‌ها نیز می‌چرخند اما برس‌ها در تماس با آن‌ها باقی می‌مانند. این تماس دائمی باعث می‌شود انتقال جریان برق یا سیگنال بدون قطع شدن ادامه پیدا کند.

در مدل‌های پیشرفته‌تر، از تکنولوژی تماس چندنقطه‌ای (Multi‑Point Contact) استفاده می‌شود تا:

• اصطکاک کاهش پیدا کند
• نویز الکتریکی کم شود
• طول عمر قطعه افزایش یابد
• انتقال جریان پایدارتر انجام شود

انواع اسلیپ رینگ

اسلیپ رینگ‌ها در مدل‌ها و ساختارهای مختلفی تولید می‌شوند تا برای کاربردهای متفاوت مناسب باشند. برخی از رایج‌ترین انواع آن‌ها عبارتند از:

اسلیپ رینگ کپسولی (Capsule Slip Ring)

این مدل‌ها ابعاد کوچکی دارند و برای دستگاه‌های فشرده مانند دوربین‌های چرخشی یا تجهیزات اندازه‌گیری استفاده می‌شوند.

اسلیپ رینگ عبوری (Through Bore Slip Ring)

در این نوع، یک سوراخ در مرکز اسلیپ رینگ وجود دارد که امکان عبور شفت یا کابل‌ها از داخل آن فراهم می‌شود. این مدل‌ها برای ماشین‌آلات صنعتی و سیستم‌های دوار بزرگ بسیار کاربردی هستند.

اسلیپ رینگ صنعتی چندمداره

این نوع برای انتقال همزمان چندین مدار برق یا سیگنال استفاده می‌شود و در سیستم‌های پیچیده صنعتی کاربرد دارد.

اسلیپ رینگ عبوری چه مزیتی دارد؟

یکی از محبوب‌ترین مدل‌ها در صنعت، اسلیپ رینگ عبوری (Through Bore Slip Ring) است. وجود سوراخ مرکزی در این مدل باعث می‌شود بتوان آن را به راحتی روی شفت‌های دوار نصب کرد یا کابل‌ها و قطعات مکانیکی دیگر را از داخل آن عبور داد.

مزایای این نوع اسلیپ رینگ شامل موارد زیر است:

• نصب آسان روی شفت‌های چرخان
• امکان عبور کابل یا لوله از مرکز
• مناسب برای تجهیزات صنعتی بزرگ
• انتقال پایدار انرژی در چرخش مداوم
• کاهش پیچ‌خوردگی کابل‌ها

به همین دلیل در بسیاری از ماشین‌آلات اتوماسیون، میزهای گردان صنعتی، ربات‌ها و تجهیزات تست از این مدل استفاده می‌شود.

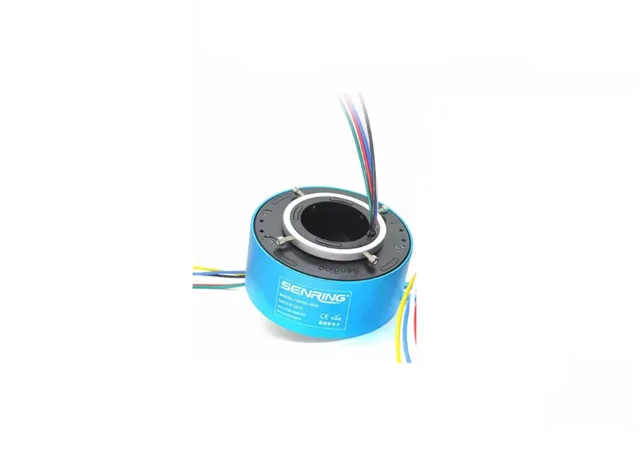

معرفی اسلیپ رینگ عبوری سنرینگ مدل H2056‑0610

یکی از مدل‌های کاربردی و باکیفیت در این دسته، اسلیپ رینگ عبوری Senring مدل H2056‑0610 است. این مدل یک کالکتور چرخشی صنعتی با طراحی کامپکت و حرفه‌ای است که برای انتقال پایدار برق در تجهیزات دوار طراحی شده است.

این اسلیپ رینگ دارای سوراخ مرکزی 20 میلی‌متری بوده و برای نصب روی شفت‌هایی تا قطر 20mm مناسب است. همچنین با قطر خارجی 56 میلی‌متر طراحی شده که باعث می‌شود در بسیاری از سیستم‌های صنعتی با فضای محدود نیز قابل استفاده باشد.

در این مدل از تکنولوژی تماس چندنقطه‌ای با اصطکاک پایین استفاده شده است که انتقال جریان را با نویز بسیار کم و پایداری بالا انجام می‌دهد. این ویژگی در سیستم‌های حساس صنعتی اهمیت زیادی دارد زیرا باعث کاهش اختلالات الکتریکی و افزایش طول عمر قطعه می‌شود.

طراحی یکپارچه، کیفیت ساخت بالا و استفاده از متریال مقاوم در برابر سایش باعث شده این اسلیپ رینگ برای کارکرد مداوم در محیط‌های صنعتی گزینه‌ای قابل اعتماد باشد.

مشخصات فنی اسلیپ رینگ H2056‑0610

مدل: H2056‑0610

نوع: Through Bore Slip Ring (اسلیپ رینگ عبوری)

قطر سوراخ مرکزی: 20 میلی‌متر

قطر خارجی: 56 میلی‌متر

تعداد مدار: 6 مدار قدرت

جریان هر مدار: 10 آمپر

نوع تماس: براش چندنقطه‌ای با اصطکاک کم

قابلیت انتقال: انتقال توان (Power)

طراحی: کامپکت و یکپارچه

نصب: مناسب شفت‌های دوار تا قطر 20mm

مزایای استفاده از اسلیپ رینگ سنرینگ

این مدل از اسلیپ رینگ Senring دارای ویژگی‌هایی است که آن را برای کاربردهای صنعتی بسیار مناسب می‌کند:

• انتقال پایدار برق در هنگام چرخش مداوم
• نویز الکتریکی بسیار پایین
• مقاومت بالا در برابر سایش و اصطکاک
• طول عمر کاری بالا
• طراحی فشرده برای نصب در فضاهای محدود
• نصب سریع و آسان روی شفت‌های دوار

کاربردهای اسلیپ رینگ عبوری

اسلیپ رینگ‌های عبوری در طیف گسترده‌ای از تجهیزات صنعتی استفاده می‌شوند. برخی از مهم‌ترین کاربردهای آن عبارتند از:

ربات‌ها و سیستم‌های رباتیک

ماشین‌آلات صنعتی و خطوط تولید

سیستم‌های اتوماسیون صنعتی

آنتن‌ها و رادارهای دوار

میزهای گردان صنعتی

دستگاه‌های تست چرخشی

سیستم‌های انتقال توان در تجهیزات متحرک

جمع‌بندی

اگر در طراحی یا تعمیر تجهیزات دوار صنعتی فعالیت دارید، استفاده از یک اسلیپ رینگ باکیفیت نقش مهمی در پایداری سیستم و کاهش خرابی‌ها دارد. اسلیپ رینگ عبوری Senring مدل H2056‑0610 با سوراخ مرکزی 20 میلی‌متری، شش مدار 10 آمپر و طراحی کامپکت، یکی از گزینه‌های مناسب برای انتقال پایدار توان در سیستم‌های چرخشی محسوب می‌شود.

این مدل با نویز پایین، طول عمر بالا و نصب آسان می‌تواند در بسیاری از پروژه‌های صنعتی، رباتیک و اتوماسیون مورد استفاده قرار گیرد.
