راهنمای جامع راه‌اندازی و پیکربندی نمایشگر لمسی رزبری پایRaspberry Pi Touch Display 2

در این راهنما، تمامی مراحل از بررسی سازگاری و اتصالات سخت‌افزاری تا پیکربندی نرم‌افزاری، تنظیم جهت تصویر و کالیبراسیون تاچ را قدم‌به‌قدم بررسی می‌کنیم.

جدول سازگاری مدل‌ها (Compatibility)

مدل نمایشگر	بردهای سازگار	بردهای ناسازگار	پشتیبانی از چند نمایشگر همزمان
5 اینچ و 7 اینچ	• Raspberry Pi B+ و نسخه‌های بعد • تمام بردهای توسعه Compute Module (CMIO) • بردهای CM4IO و قبل از آن (تنها از طریق درگاه DISP1)	• سری Raspberry Pi Zero • کیبوردهای رزبری پای (مانند Pi 400/500)	• Raspberry Pi 5 و بعد از آن • تمام بردهای توسعه CMIO
10 اینچ	• Raspberry Pi 5 و نسخه‌های بعد • برد CM5IO و بعد از آن (از طریق هر یک از درگاه‌های DISP)	• Raspberry Pi 4B و نسخه‌های قبل‌تر • سری Raspberry Pi Zero • کیبوردهای رزبری پای	• Raspberry Pi 5 و بعد از آن • برد CM5IO و بعد از آن

نکته: نمایشگر Touch Display 2 روی بردهای استاندارد رزبری پای B+ به بعد به‌صورت خودکار شناسایی می‌شود (Autodetect). اما در ماژول‌های Compute Module به دلیل طراحی منعطف صنعتی، نیاز به تنظیمات اختصاصی در لایه نرم‌افزار دارد.

مشخصات فنی (Specifications)

رزولوشن:
مدل‌های ۵ و ۷ اینچ: پیکسل کیفیت HD
مدل ۱۰ اینچ: پیکسل
عمق رنگ: رنگ ۲۴ بیتی RGB پشتیبانی از بیش از ۱۶ میلیون رنگ
قابلیت چندلمسی (Multitouch):
پشتیبانی از لمس ۵ انگشت همزمان (مدل‌های ۵ و ۷ اینچ)
پشتیبانی از لمس ۱۰ انگشت همزمان (مدل ۱۰ اینچ)
شبیه‌سازی کامل ماوس: پشتیبانی از ژست‌های حرکتی دسکتاپ نظیر Drag & Drop، اسکرول، انتخاب و کلیک راست با لمس طولانی (Long-press)
تغذیه مستقیم: تأمین برق نمایشگر مستقیماً از طریق پایه‌های GPIO رزبری پای بدون نیاز به منبع تغذیه جداگانه

ابعاد دقیق:

Touch Display 2	Depth	Outline dimensions	Viewing area	Active area
5-inch	16 mm	91.5 x 143.5 mm	63 x 111.5 mm	62 x 110.5 mm
7-inch	15 mm	120 x 189.5 mm	88 x 155.5 mm	87 x 154.5 mm
10-inch	15.5 mm	166.9 x 248.1 mm	136.4 x 217.6 mm	135.4 x 216.6 mm

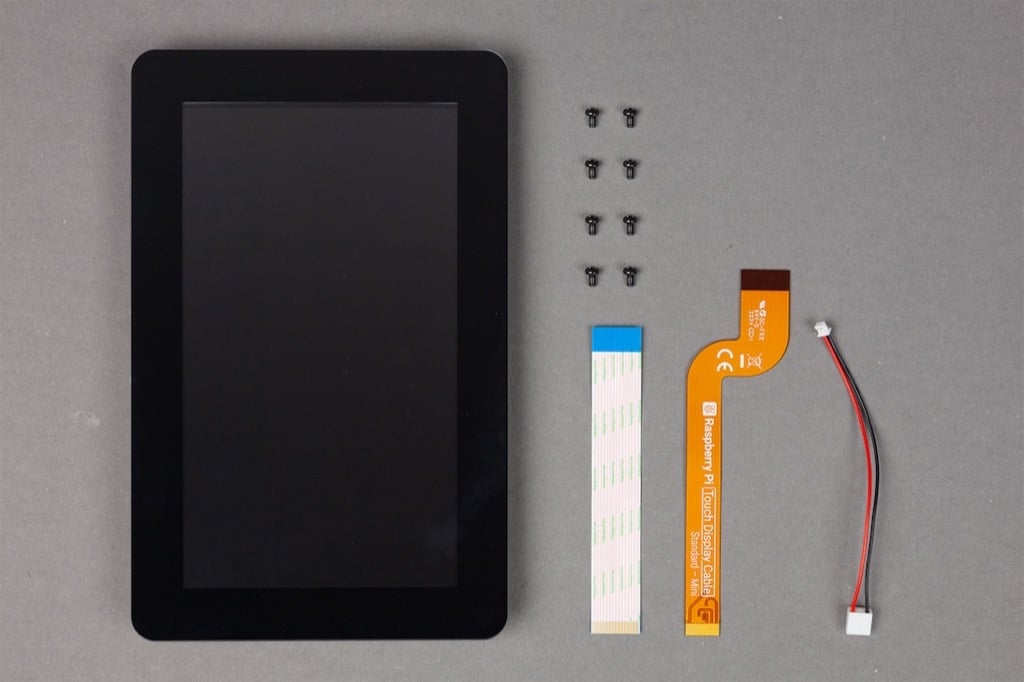

محتویات جعبه و کابل‌های ارتباطی

پیچ‌ها: ۸ عدد پیچ M2.5 برای بستن برد به پشت نمایشگر

کابل برق GPIO: کابل دورشته‌ای (قرمز/مشکی) با کانکتور مخصوص

کابل فلت DSI (FFC):

برای مدل‌های ۵ و ۷ اینچ: دو عدد کابل کابل 15pin به 15pin برای رزبری پای 4 به قبل، و کابل تبدیل 22pin به 15pin برای رزبری پای 5

برای مدل ۱۰ اینچ: کابل فلت 22pin به 22pin مینی

راهنمای مدل‌های ۵ اینچ و ۷ اینچ

هشدار ایمنی: پیش از شروع مراحل، حتما اتصال برق رزبری پای را قطع کنید.

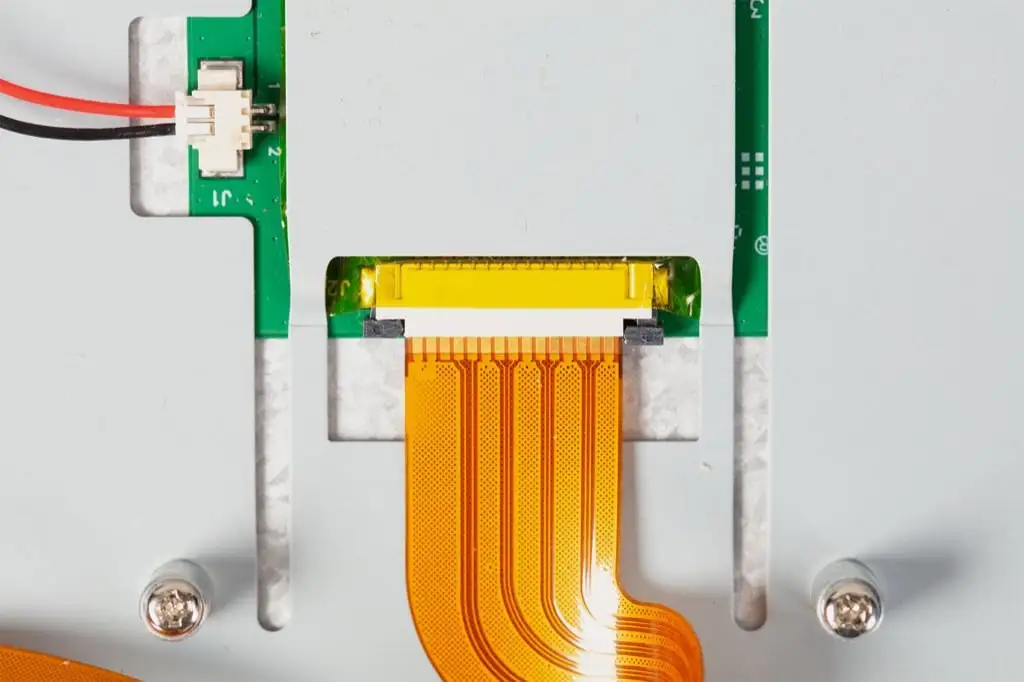

اتصال کابل FFC به نمایشگر:

ضامن کانکتور FFC پشت نمایشگر را به آرامی به سمت بیرون بلغزانید.
کابل فلت را وارد کانکتور کنید (پین‌های فلزی رو به بالا و دور از صفحه نمایش باشند). اگر به رزبری پای 5 متصل می‌شوید، سر بزرگ‌تر (15 پین) وارد نمایشگر می‌شود.
ضامن را مجدداً ببندید تا کابل محکم شود.

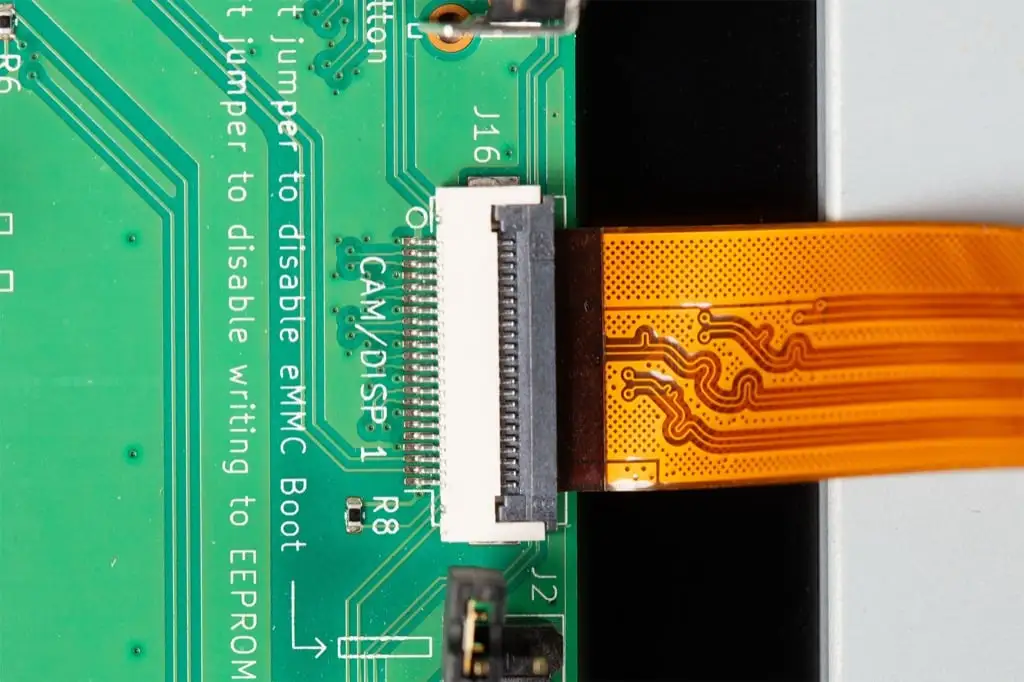

اتصال کابل FFC به رزبری پای:

ضامن درگاه DSI رزبری پای را به سمت بالا بکشید در Pi 4 و قبل‌تر با عنوان DISPLAY و در Pi 5 با عنوان CAM/DISP مشخص شده است.

طرف دیگر کابل را جا زده و ضامن را قفل کنید. توجه: پین‌های فلزی باید به سمت پورت‌های USB و اترنت برد باشند.

اتصال تغذیه برق (GPIO):
- سوکت کوچک کابل برق را به کانکتور J1 روی بورد نمایشگر وصل کنید.
- کانکتور ۳ پین طرف دیگر را به پایه‌های هدر GPIO رزبری پای متصل کنید:
- در حالتی که پورت‌های USB و اترنت برد رو به پایین قرار دارند، کابل را به صورت عمودی در گوشه بالا-راست هدر GPIO وصل کنید.
- سیم قرمز (5V) روی پین شماره 2 (بالا راست) و سیم مشکی (GND) روی پین شماره 6 قرار می‌گیرد.
(اختیاری) نصب فیزیکی رزبری پای به کمک ۴ پایه نگهدارنده (Standoff) و پیچ‌های M2.5 در پشت نمایشگر.

راهنمای اختصاصی مدل ۱۰ اینچ

بروزرسانی لایه نرم‌افزار و Bootloader پیش از اتصال:

Bash

sudo apt update && sudo apt full-upgrade

sudo rpi-eeprom-update -a

اتصال کابل FFC مدل 22-way به 22-way Mini:
ضامن پشت نمایشگر را باز کرده، کابل را وارد نمایید (پین‌ها رو به بالا) و قفل کنید.
سر دیگر کابل را به درگاه CAM/DISP رزبری پای 5 وصل کنید (پین‌ها رو به سمت درگاه‌های اترنت/USB).
اتصال کابل تغذیه GPIO: اتصال را کاملاً مشابه بخش قبل سوکت J1 به پین‌های 2 و 6 رزبری پای انجام دهید.

روشن کردن سیستم: پس از اتصال کارت حافظه و تغذیه، حدود یک قیقه زمان می‌برد تا سیستم‌عامل بارگذاری شده و خروجی روی نمایشگر ظاهر شود.
پیشنهاد: برای خوانایی بهتر، می‌توانید از مسیر Preferences > Control Centre > Defaults گزینه For Large Screens را انتخاب کنید.

فعال‌سازی کیبورد مجازی (On-Screen Keyboard)

در نسخه‌های Raspberry Pi OS Bookworm و بالاتر، کیبورد مجازی Squeekboard تعبیه شده است که به هنگام کلیک روی فیلدهای متنی به صورت خودکار ظاهر می‌شود.

از طریق رابط گرافیکی: مسیر Preferences > Control Centre > Display را باز کرده و وضعیت آن را روی Enabled always یا Disabled تنظیم کنید.
از طریق خط فرمان (CLI): دستور sudo raspi-config را اجرا کرده و وارد بخش Display شوید.

چرخش صفحه نمایش (Display Orientation)

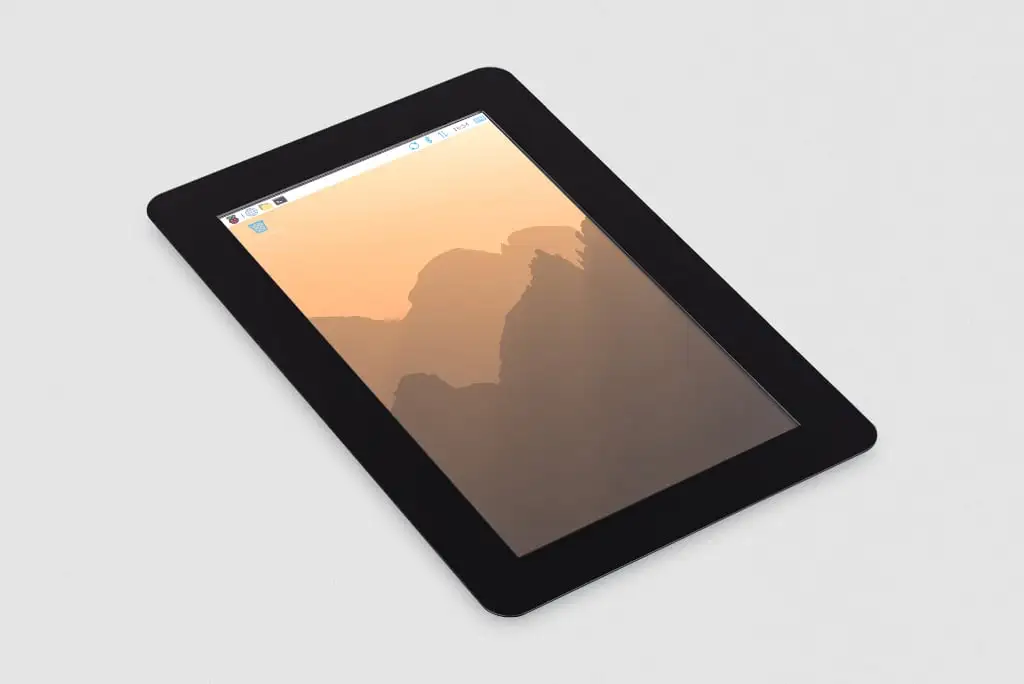

حالت پیش‌فرض نمایشگر به صورت عمودی (Portrait) است.

برای تغییر به ۴ جهت (Normal، Left [90°]، Inverted [180°]، Right [270°]):

در محیط دسکتاپ (GUI):

به مسیر Preferences> Control Centre > Screens بروید.
روی مستطیل مربوط به نمایشگر احتمالاً با نام DSI-1 کلیک‌راست کنید.
گزینه Orientation را انتخاب و زاویه مورد نظر را اعمال نمایید.

در محیط ترمینال و Lite (CLI):

فایل را باز کرده و پارامتر زیر را به انتهای همان خط اضافه کنید:

video=DSI-1:720x1280@60,rotate=

به جای <ROTATION_VALUE> یکی از مقادیر 0، 90، 180 یا 270 را درج کنید ، در مدل ۱۰ اینچ به رزولوشن پیش‌فرض دقت شود.

تنظیم نور پس‌زمینه (Brightness)

از مسیر Preferences > Control Centre > Screens، روی صفحه DSI-1 کلیک‌راست کرده و با انتخاب Brightness میزان روشنایی را کم یا زیاد کنید.

کالیبراسیون و تنظیمات لایه لمسی (Device Tree Overlays)

اگر از سیستم‌عامل بدون رابط کاربری گرافیکی (Non-desktop) استفاده می‌کنید و تصویر را چرخاندید، برای هماهنگ شدن محورهای لمسی باید تنظیمات Device Tree را تغییر دهید:

فایل پیکربندی را باز کنید:

Bash

sudo nano /boot/firmware/config.txt

نام Overlay متناسب با نمایشگر خود را بیابید:

۵ اینچ: vc4-kms-dsi-ili9881-5inch
۷ اینچ: vc4-kms-dsi-ili9881-7inch
۱۰ اینچ: vc4-kms-dsi-ili79600-10-1inch

پارامترهای قابل اضافه کردن:

پارامتر	عملکرد
sizex	تنظیم رزولوشن افقی لمس (پیش‌فرض 720 برای ۵ و ۷ اینچ/ 1200 برای ۱۰ اینچ)
sizey	تنظیم رزولوشن عمودی لمس (پیش‌فرض 1280 برای ۵ و ۷ اینچ/ 1920 برای ۱۰ اینچ)
invx	معکوس کردن محور افقی (X)
invy	معکوس کردن محور عمودی (Y)
swapxy	تعویض محورهای X و Y (چرخش ۹۰ درجه منطقی لمس)
disable_touch	غیرفعال کردن سنسور تاچ
