ماژول کنترل شارژ باتری XH-M603 12V/24V

ماژول XH-M603 یک کنترلر هوشمند شارژ باتری برای سیستم‌های 12 و 24 ولت است که با نمایشگر دیجیتال داخلی، امکان مدیریت دقیق ولتاژ شارژ و قطع شارژ را فراهم می‌کند. این ماژول برای محافظت از باتری، کنترل فرآیند شارژ و جلوگیری از شارژ یا دشارژ بیش از حد طراحی شده و در پروژه‌های برق، خورشیدی، UPS، باتری‌های ذخیره‌سازی و سیستم‌های صنعتی کاربرد گسترده‌ای دارد.این مدل با پشتیبانی از ورودی DC 10 تا 30 ولت و دقت تنظیم 0.1 ولت، گزینه‌ای مناسب برای کنترل اتوماتیک شارژ انواع باتری‌های 12V و 24V محسوب می‌شود. نمایشگر LED دیجیتال تعبیه‌شده روی برد نیز امکان مشاهده لحظه‌ای ولتاژ باتری و تنظیم آسان پارامترها را فراهم می‌کند.

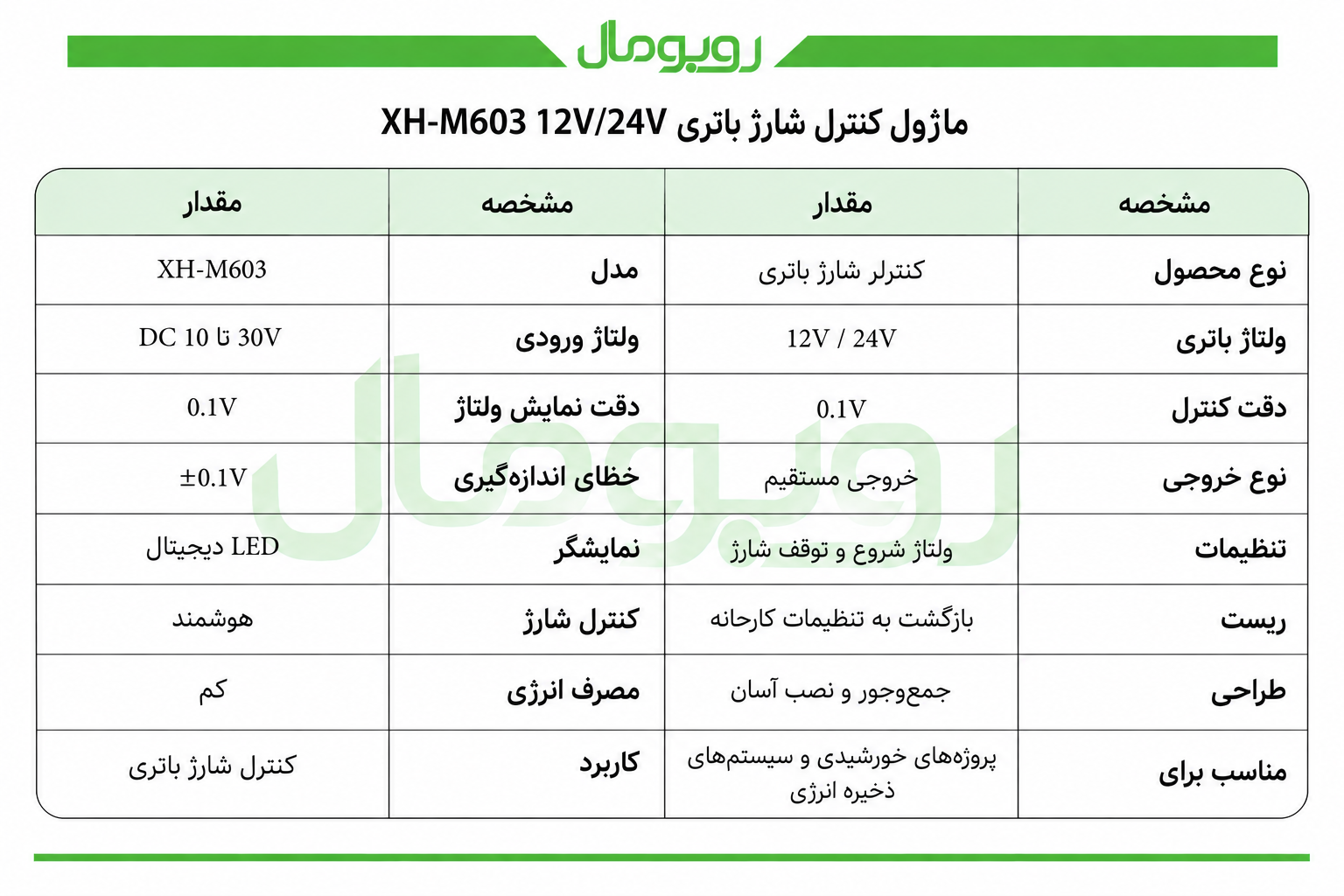

مشخصه	مقدار	مشخصه	مقدار
مدل	XH-M603	نوع محصول	کنترلر شارژ باتری
ولتاژ ورودی	DC 10 تا 30V	ولتاژ باتری	12V / 24V
دقت نمایش ولتاژ	0.1V	دقت کنترل	0.1V
خطای اندازه‌گیری	±0.1V	نوع خروجی	خروجی مستقیم
نمایشگر	LED دیجیتال	تنظیمات	ولتاژ شروع و توقف شارژ
کنترل شارژ	هوشمند	ریست	بازگشت به تنظیمات کارخانه
مصرف انرژی	کم	طراحی	جمع‌وجور و نصب آسان
کاربرد	کنترل شارژ باتری	مناسب برای	پروژه‌های خورشیدی و سیستم‌های ذخیره انرژی

این ماژول در انواع پروژه‌های الکترونیکی و سیستم‌های ذخیره انرژی قابل استفاده است:

• سیستم‌های خورشیدی
• باتری‌های ذخیره‌سازی
• UPS و برق اضطراری
• کنترل شارژ باتری خودرو
• پروژه‌های DIY
• تجهیزات صنعتی
• سیستم‌های روشنایی باتری‌خور
• پروژه‌های برق و الکترونیک

نحوه تنظیم ولتاژ شروع شارژ

1. در حالت نمایش عادی، کلید مربوطه را فشار دهید تا ولتاژ شروع شارژ نمایش داده شود.
2. کلید را حدود 3 ثانیه نگه دارید تا نمایشگر شروع به چشمک زدن کند.
3. با استفاده از کلید Start/Stop مقدار ولتاژ شروع شارژ را تنظیم کنید.

نحوه تنظیم ولتاژ توقف شارژ

1. در حالت عادی، کلید مربوط به ولتاژ توقف شارژ را فشار دهید.
2. کلید را 3 ثانیه نگه دارید تا نمایشگر چشمک بزند.
3. با کلید Start/Stop مقدار ولتاژ قطع شارژ را تنظیم نمایید.

بازگردانی به تنظیمات کارخانه

برای ریست کردن ماژول:

• هنگام روشن بودن دستگاه، کلید Start/Stop را هم‌زمان فشار دهید.
• نمایشگر عدد 888 را نشان می‌دهد.
• پس از آن تنظیمات به حالت کارخانه بازمی‌گردد.
