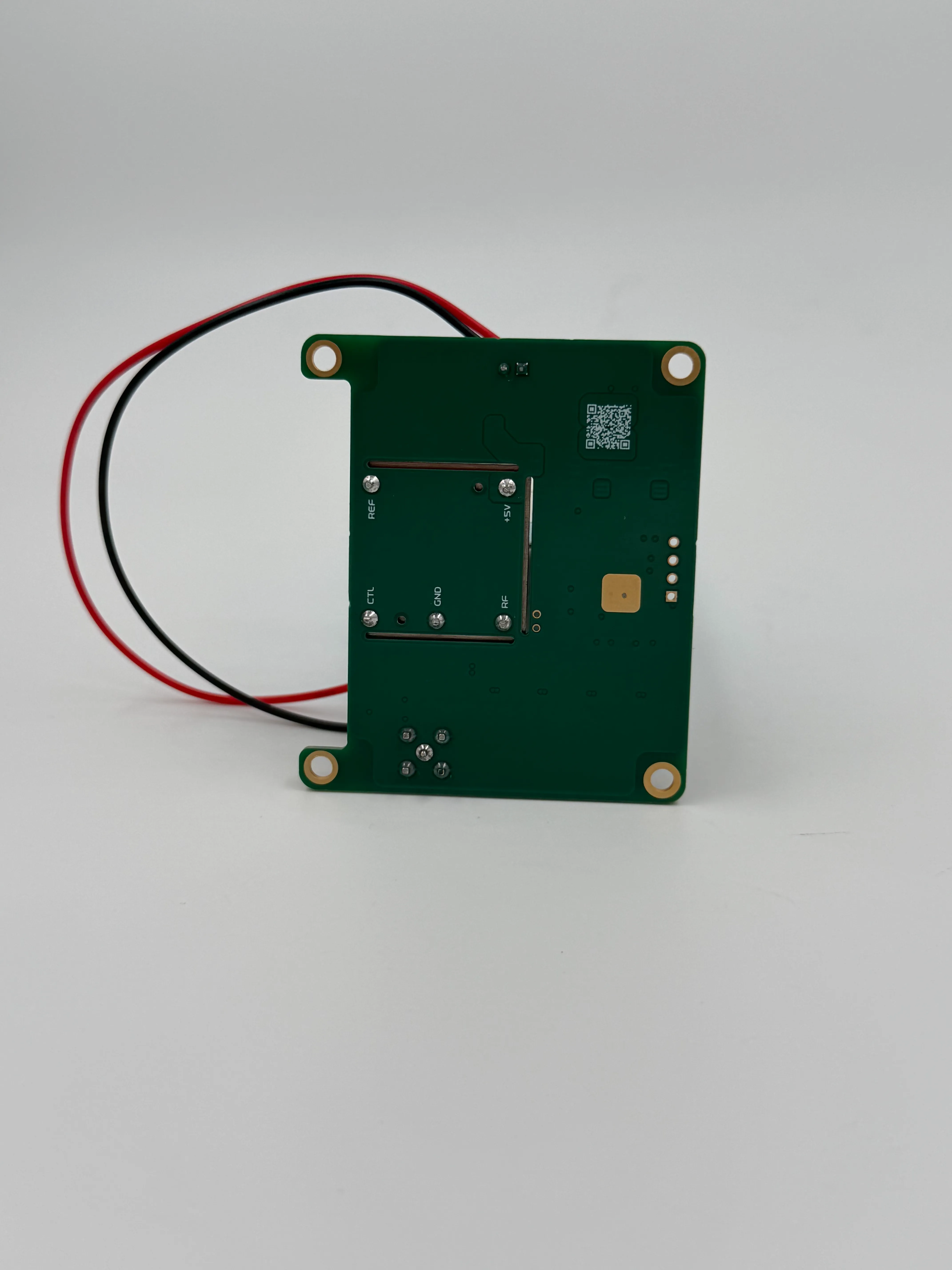

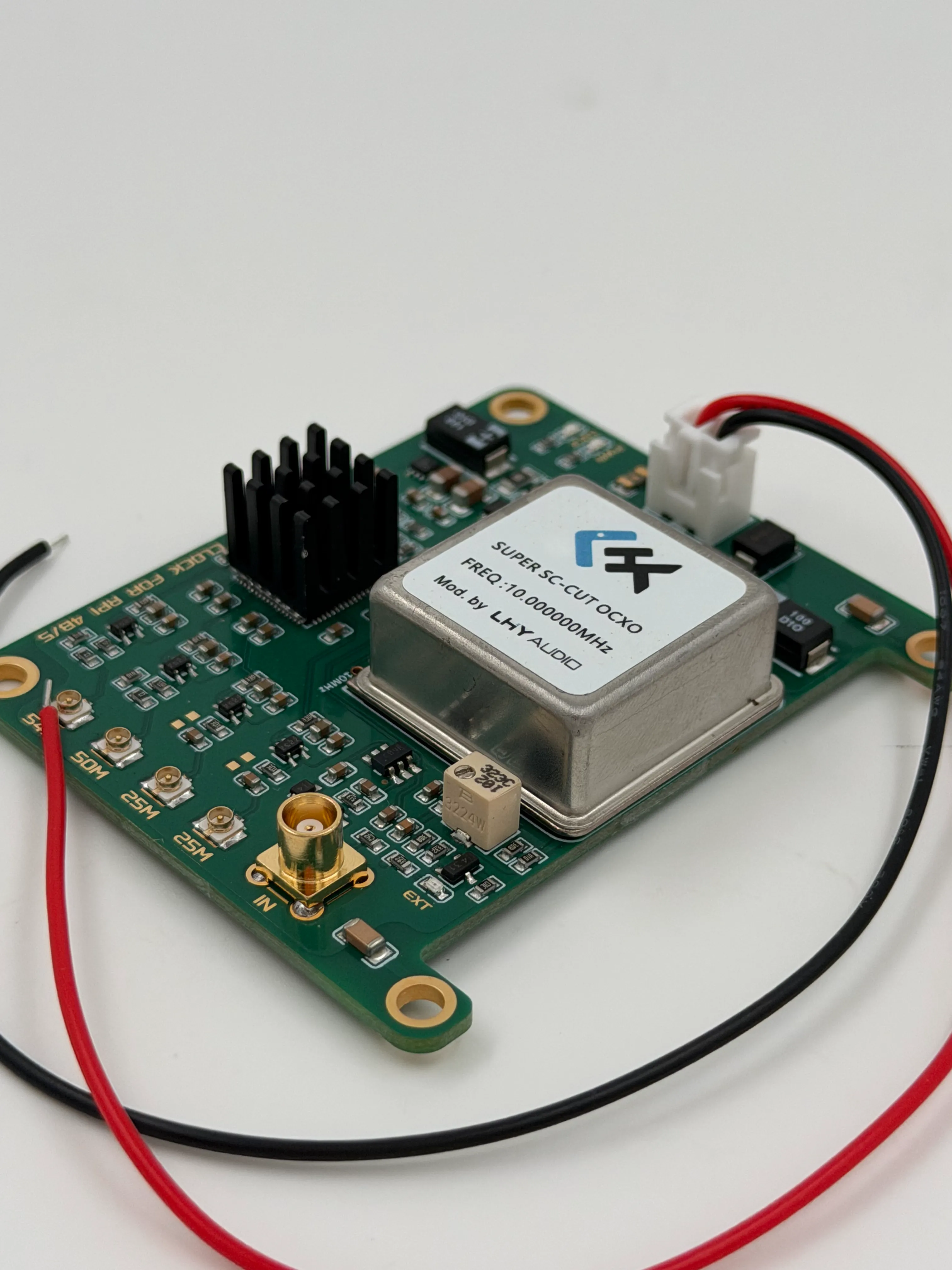

برد کلاک دقیق LHY Audio OCXO برای Raspberry Pi 4B/5
کاربردها
سیستمهای صوتی حرفهای Hi-End
DAC و DDC های مبتنی بر USB / I2S
Network Audio Players مثل:
Volumio، Moode، RoPieee، GentooPlayer، AudioLinux
پروژههای SDR و GPSDO که نیاز به فرکانس مرجع دقیق دارند
جایگزین کلاک داخلی Raspberry Pi جهت کاهش jitter و افزایش دقت ساعتی سیستم
مشخصات فنی

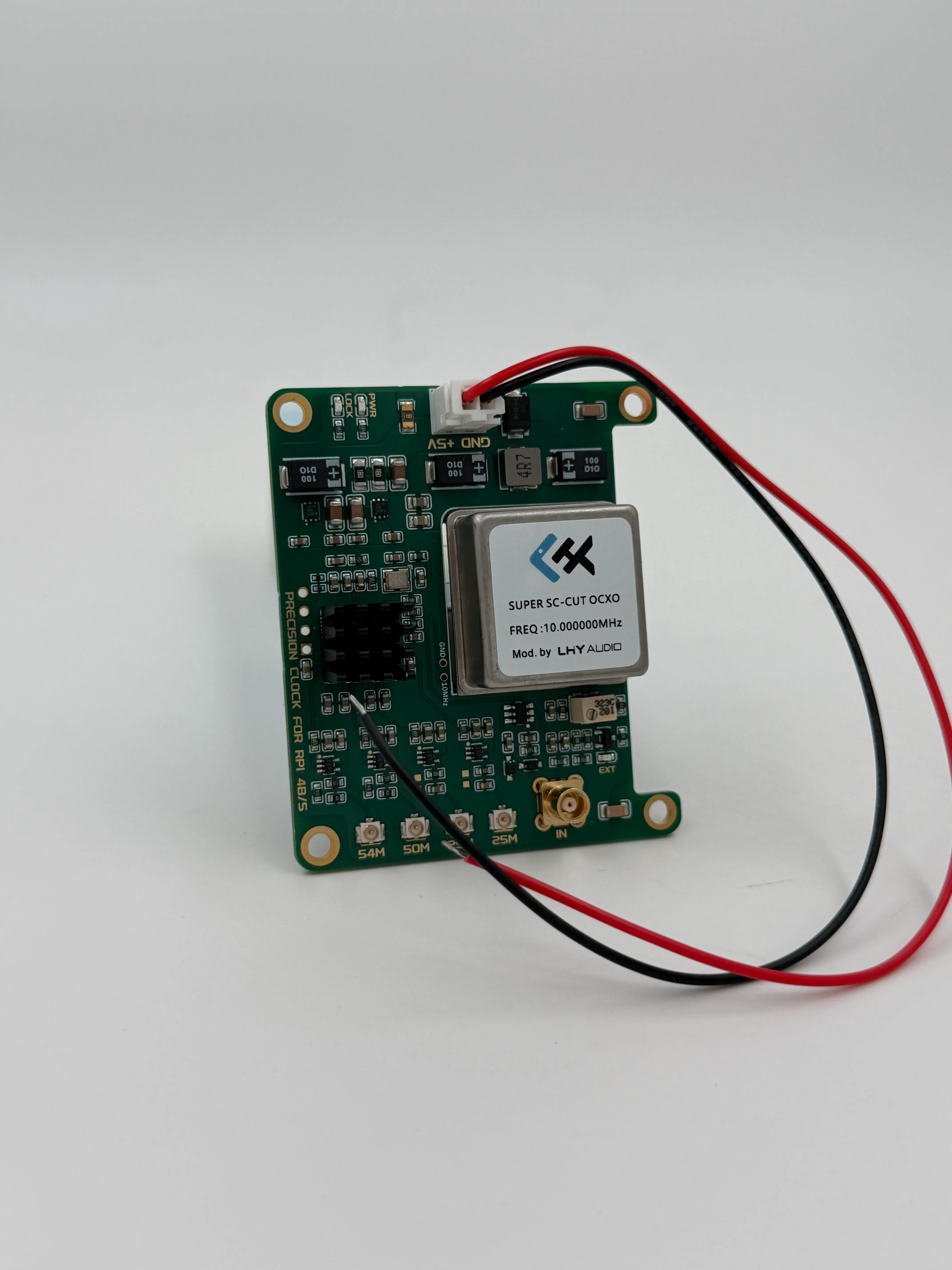

نوع کلاک OCXO SC-Cut برای پایداری بالا
فرکانس خروجی 10.000000 MHz (مدلهای 22 / 24 / 25 MHz هم تولید میشود)
نویز فاز بسیار پایین (در حد ppb)
تغذیه 5 ولت DC
جریان مصرفی حدود 0.6A هنگام گرم شدن، سپس ~0.2A پایدار

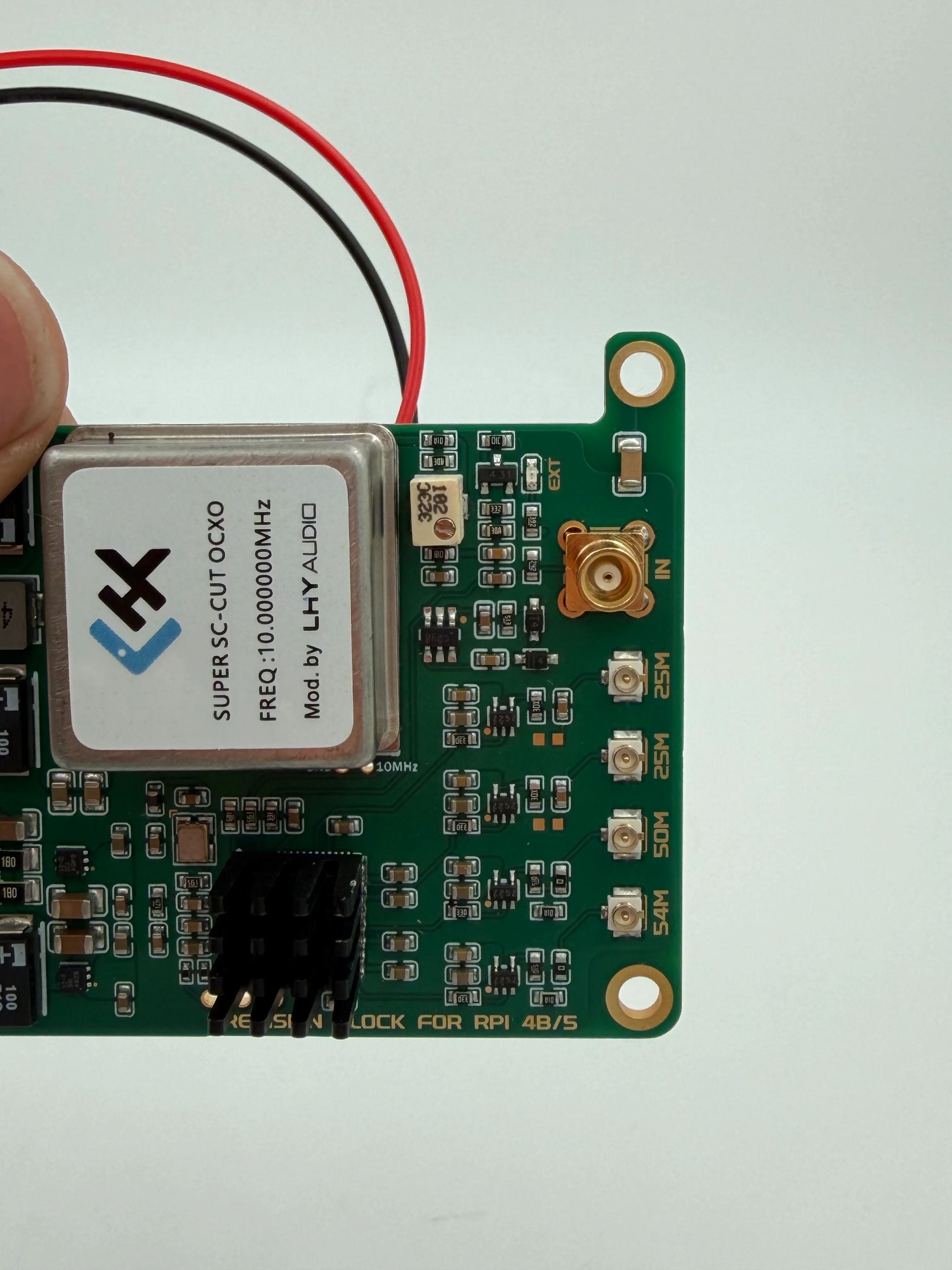

خروجی فرکانس کانکتور SMA طلایی + خطوط خروجی به Pi
دما و ثبات بسیار پایدار نسبت به مدلهای معمول TCXO
ابعاد
طول × عرض 55 × 55 میلیمتر
ضخامت حدود 18 میلیمتر
وزن 75 گرم
نکات نصب
مستقیماً روی GPIO رزبری پای نصب میشود (بدون لحیمکاری اضافه)
تغذیه برد باید تمیز و نویز پایین باشد
بهتر است از Linear Power Supply یا LPS استفاده شود
خروجی SMA برای تغذیه کلاک خارجی DACها یا دستگاههای دیگر قابل استفاده است
این ماژول یک کلاک مرجع بسیار دقیق مبتنی بر OCXO نوع SC-Cut است.کریستال داخل ماژول در یک محفظه با دمای ثابت نگه داشته میشود تا تغییرات دما روی فرکانس اثر نگذارد. نتیجه این کار:جویتر (نویز فاز) بسیار پایینپایداری فرکانسی بسیار بالابهبود کیفیت پردازش صدا در سیستمهای Hi-Fi / DAC / Network Audio Playerاین برد مخصوص اتصال مستقیم به Raspberry Pi 4 و Raspberry Pi 5 طراحی شده و جایگزین کلاک داخلی آن میشود تا سیستم پخش صدا وضوح، جزئیات و عمق بیشتری داشته باشد.
