ماژول رگولاتور DC به DC کاهنده و افزاینده 10 آمپر LTC3780
مناسب برای شارژرهای خورشیدی

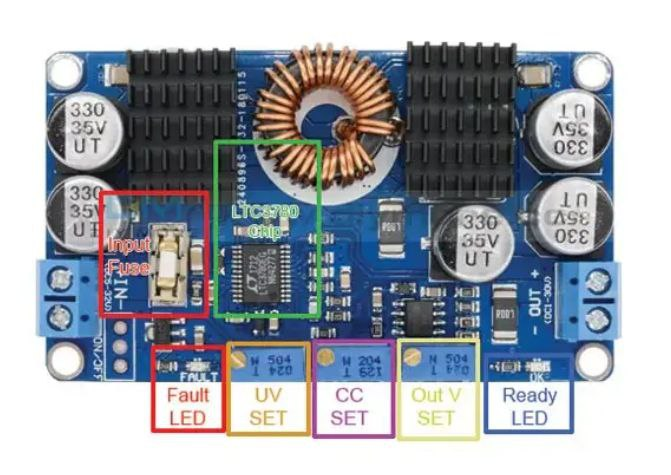

نحوه استفاده از ماژول رگولاتور اتوماتیک DC به DC کاهنده - افزاینده LTC3780
تنظیم حفاظت ولتاژ باتری: ولتاژ ورودی را به 10V متصل کنید و با استفاده از پتانسیومتر حفاظت ولتاژ کم را تنظیم کنید تا زمانی که نشانگر خطا (قرمز) روشن شود. این تنظیم موفقیتآمیز است و وقتی باتری به 10V میرسد، تغذیه به طور خودکار قطع میشود.
تنظیم ولتاژ خروجی: ولتاژ ورودی (بالاتر از ولتاژ حفاظت کم) را متصل کنید و پتانسیومتر ولتاژ خروجی را تنظیم کنید تا به ولتاژ مورد نظر برسید.
تنظیم جریان خروجی: به ولتاژ ورودی ۱۲V متصل کنید و با استفاده از آمپرمتر، پتانسیومتر جریان ثابت را تنظیم کنید تا به مقدار مورد نظر برسید.
نکات مهم
اطمینان حاصل کنید که ولتاژ تأمین برق در محدوده مشخص شده قرار دارد.
هنگام تنظیم ولتاژ و جریان، از آمپرمترهای با دقت بالا استفاده کنید تا از سوختن فیوز جلوگیری شود.
در صورت استفاده از دستگاههای با فشار ثابت، فقط کافی است حداکثر جریان خروجی را تنظیم کنید.
کاربردهای ماژول LTC3780 کاهنده ولتاژ 10A
طراحی و پیاده سازی منابع تغذیه ولتاژ متغیر
طراحی و پیاده سازی منابع تغذیه آزمایشگاهی
استفاده به عنوان منبع تغذیه مطمئن و پایدار در سیستم ها و پروژه های مختلف
ویژگی ها
1. حفاظت در برابر ولتاژ بالا (Over Voltage Protection):
ماژول رگولاتور اتوماتیک DC به DC کاهنده افزاینده LTC3780 قادر است ولتاژ ورودی را در محدوده ایمن کنترل کند و در صورت ورود ولتاژ بالاتر از حداکثر مجاز، جریان ورودی را محدود کند و برای مدار حفاظت ایجاد کند.
2. حفاظت در برابر جریان بالا (Over Current Protection):
این ویژگی به ماژول امکان میدهد در صورت افزایش جریان خروجی به حدی بالاتر از حداکثر مجاز،جریان را محدود کند و خروجی را در مقدار ایمن تأمین کند.این ویژگی به حفاظت از مدارها و دستگاههای متصل به خروجی ماژول کمک میکند.
3. سیستم خنککننده (Heat Sink):
هیت سینک ماژول رگولاتور اتوماتیک DC به DC کاهنده افزاینده LTC3780 با یک پیچ فلزی بر روی بدنه اش عرضه میشود که به عنوان سیستم خنککننده عمل میکند.این سیستم خنککننده به حرارت تولید شده در فرآیند تبدیل ولتاژ کمک میکند و از افزایش دما جلوگیری میکند.با این حال در مواردی که بار ثابتی روی ماژول وجود دارد ممکن است نیاز به استفاده از سیستم خنککننده خارجی باشد.
4. کارآیی بالا و راندمان خوب:
ماژول رگولاتور اتوماتیک DC به DC کاهنده افزاینده LTC3780 به دلیل استفاده از تکنولوژی سوئیچینگ،کارآیی بالا و راندمان خوبی دارد.این به این معنی است که در فرآیند تبدیل ولتاژ، انرژی اضافی به حرارت تبدیل نمیشود و از انرژی بازیافت شده استفاده میشود.این ویژگیها باعث کاهش اتلاف توان و حرارت تولید شده توسط ماژول میشوند.
6. حالت خاموشی (Shutdown Mode):
ماژول رگولاتور اتوماتیک DC به DC کاهنده افزاینده LTC3780 قابلیت ورود به حالت خاموشی را دارد.در این حالت مصرف انرژی ماژول به حداقل میرسد و ولتاژ خروجی قطع میشود.این ویژگی میتواند در کاربردهایی که نیاز به کنترل مصرف انرژی دارند مفید باشد.
7. حفاظت در برابر حرارت بیش از حد (Thermal Protection):
ماژول AT30 دارای حفاظت در برابر حرارت بیش از حد هستند.در صورتی که دمای ماژول به حداکثر مجاز برسد، عملکرد آن متوقف میشود تا از خرابی مدار جلوگیری شود.
ولتاژ ورودی: DC 5-32V (توصیه میشود از ولتاژ بالای 10V استفاده شود)
ولتاژ خروجی: DC 1V-30V (قابل تنظیم پیوسته؛ پیشفرض ۱۲V)
جریان خروجی: حداکثر 10A (طولانی مدت 7A، پیشفرض 4A)
توان خروجی: 80W (طولانی مدت)، 130W (پیک)
ریپل خروجی: 50mV (برای ۱۲V و ۵A)
حفاظت در برابر قطبگذاری معکوس: ندارد (در صورت نیاز، میتوان از دیود شاتکی در سری ورودی استفاده کرد)
حفاظت در برابر ورود به خروجی: ندارد (در صورت نیاز، برای شارژ، میتوان از دیود شاتکی در سری خروجی استفاده کرد)
دما کاری: -45 تا +85 درجه سانتیگراد

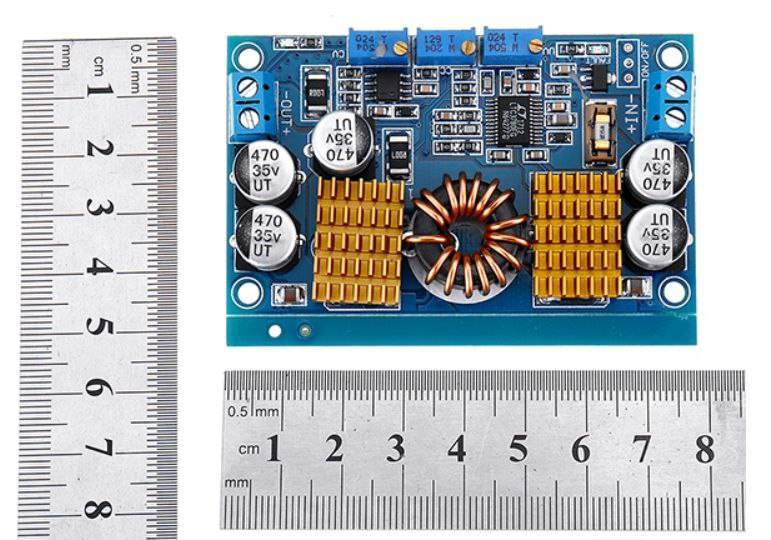

ابعاد: 77.6x46.5x15 میلیمتر
حفاظت در برابر اتصال کوتاه: بله
